Pontificia Universidad Javeriana

Diseño Industrial

Modelos, formas y volumen

María Alejandra Franco

25 agosto 2012

Inducción al Taller de Maderas


Máquinas

• Sierra sin fin: trabaja maderas de hasta 11 pulgadas, bloques sólidos y realiza cortes rectos, para mejorar los cortes se puede utilizar la guía paralela.
• Segueta: sirve apra cortar metal y madera, tiene dientes cruzados.
• Caladora electo manual: corta superficies planas, es móvil y realiza cortes curvos.
• Prensa en C: sujeta materiales de trabajo.
• Prensa en F:
• Prensa de banco o de taladro: se utiliza cuando hay piezas pequeñas.
• Guia tipo transportador:
• Taladro: copa universal, cierra copa y paleta.
• Lijadoras
• Torno: sirve para tornear bloques de cedro y más adelante darle una forma específica




1 agosto 2012

Ejercicio : Tangram

Materiales

1. Cartón cartulina
2. Cartulina dúrex
3. Cartulina opalina
4. Cartulina negra
5. Cartulina bristol

Proceso

1. Tomar las medidas de las 5 figuras y plasmarlas en cada cartulina

2. Seleccionar el material indicado para cada figura
3. Realizar figuras
( ser muy exacto en las medidas, limpieza en las figuras)

Objetivo

En el momento de tener las 5 fichas y ponerlas en su correspondiente sitio, deben cuadrar exactas para así formar un Tangram.



8 agosto 2012



Ejercicio: Caja de Cartón

Materiales

Pliego de cartón microcorrugado

Proceso

1. Guiarse por la guía para tomar las medidas
2. Hacer planos en el cartón
3. Cortar y grafar
4. Personalizar la caja según el gusto de cada uno

Objetivo

Ésta caja fue diseñada para utilizarla durante toda la carrera de diseño industrial para cargar cosas mucho mas fácil.



15 agosto 2012

Ejercicio: Torno

Materiales

1. Bloque de cedro
2. Máquina de torno
3. Kit de gubias
4. Careta
5. Llave expansible

Proceso

1. Hacer plantilla de guía para darle la forma al cedro
2. Volver el bloque de cedro un cilindro en el torno
3. Luego con ayuda de las gubias, darle forma al cedro teniendo en cuenta que tiene que tener ángulo, una parte recta, cóncavo y convexo
4. Cuando la forma está definida, ligar con varios números para conseguir una textura lisa

22 agosto 2012

Ejercicio: Triqui

Materiales

1. Mdf de 9mm y de 3mm
 2. Chapilla o meple
3. Boxer
4. Sellador

Proceso

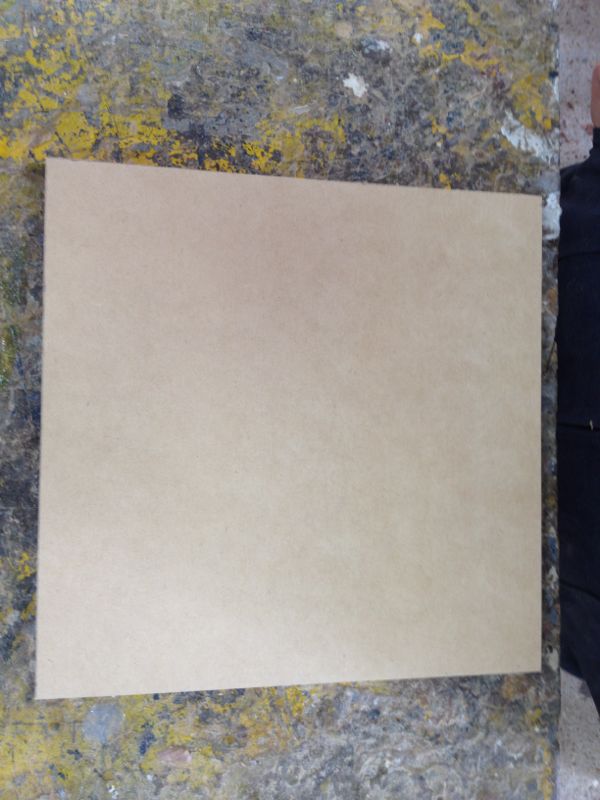

1. Marcar medidas en el mdf de 3mm y de 9mm de 24x24

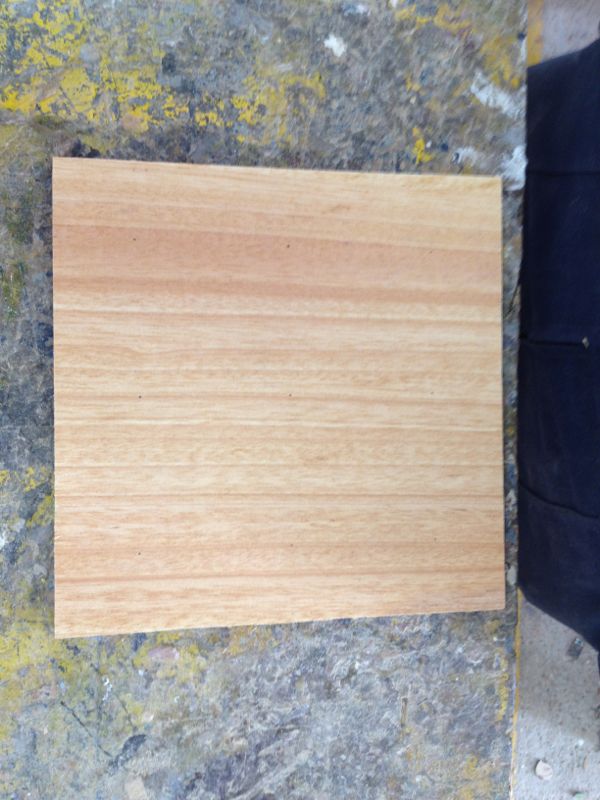

2. Pegar chapilla al mdf de 3mm
3. Abrir huecos en el mdf de 3mm con chapilla teniendo en cuenta las medidas dadas
4. Personalizar 10 fichas con dos motivos diferentes, según el gusto de cada uno
5. Lijar hasta que sea necesario para que se vea un buen acabado

Objetivo

Crear un triqui personalizado al gusto de cada persona, pero teniendo en cuenta ciertas pautas establecidas en clase.
